Продукти
Повна лінія для ламінування
Вантажопідйомність: 220 тонн, 300 тонн, 350 тонн, 400 тонн, 450 тоннЗубчастий живильник/ NC живильник, випрямляч типу, двоголовковий гідравлічний розмотувачПовна лінія для ламінування, включаючи високошвидкісний прес для ламінування, механізм подачі, випрямляч і розмотувач. Він призначений для ламінованих роторів і статорів різних типів двигунів. Це висока швидкість, висока точність. Змінити тип передачі, подача кулачкового індексного ролика передбачена для широкого діапазону кроку подачі.
Надіслати запит
Опис продукту

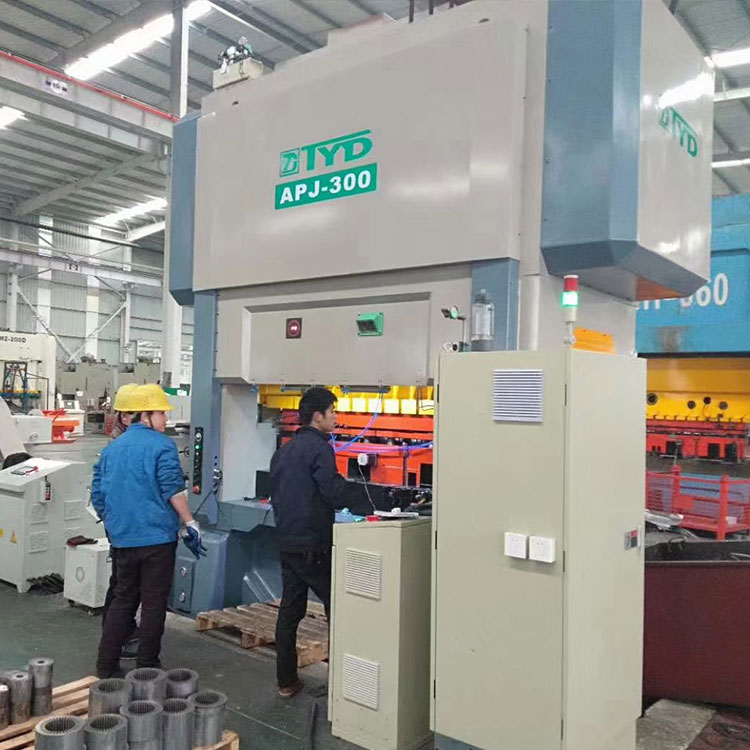

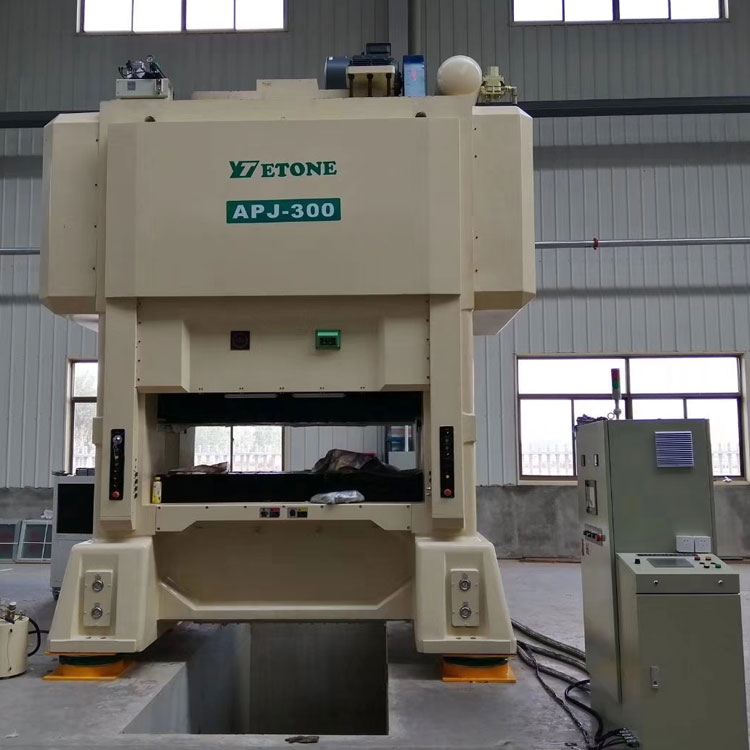

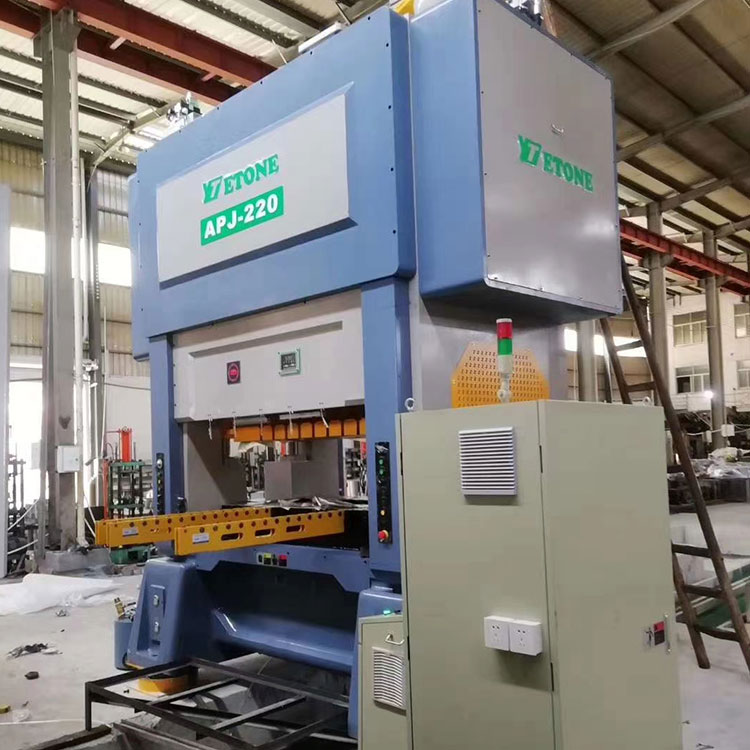

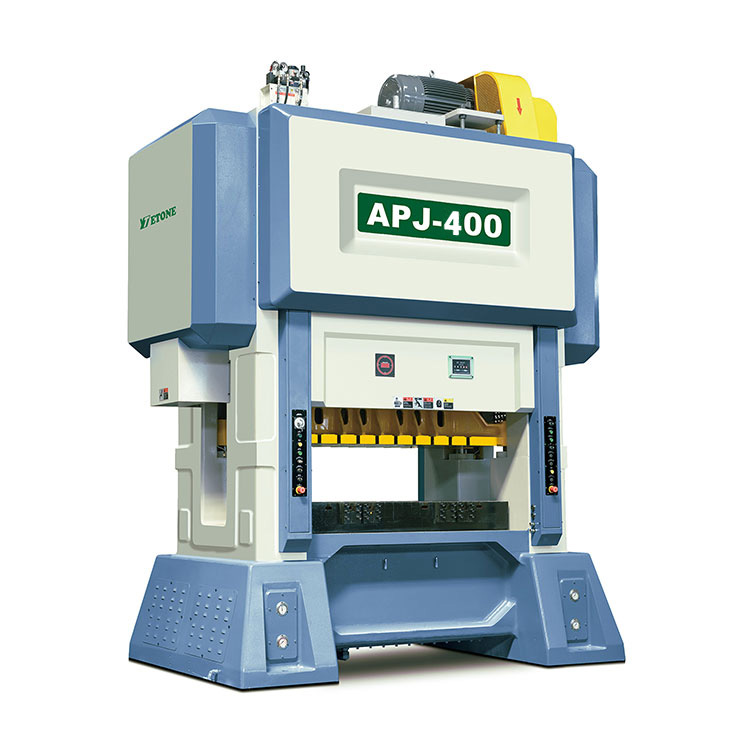

Повна лінія для ламінування
1. Ознайомлення з продуктом
◉ Використання компонентів ламінаційного штампування Complete Line Machine, таких як підшипники FAG Німеччина, NSK Japan або NTN Japan в Японії, його висока точність, високі характеристики служби для забезпечення довгострокової стабільності та працездатності опорних елементів.
◉ У наш час все більше і більше фабрик використовують ламінаційну штамповану повну лінію. Затискач є невід'ємною частиною ламінаційного штампувального комплексу. На ринку є багато видів годівниць і багато стилів. Всі знають, що означає слово «годівниця», але мало хто його вживає правильно.
◉ Зараз на ринку є багато типів і специфікацій кліпсів. Першим вибором є знання ключових моментів встановлення затискача. Напрямок монтажу живильника має бути зліва направо. Положення установки і кінець шахти автоматичної подачі повинні бути зліва. Не помістіть його.
◉ Гарячі теги: машина для ламінування для штампування, виробник хорошого бренду, хороший завод,
2. Ламінування штампування повної лінії машини Параметри продукту
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Тонажність |
тонн |
220 |
300 |
350 |
400 |
450 |
|
Подорожі |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
|
Кількість ударів за хвилину |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Нижній розмір столу |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Заглушка отвір |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Зона розсувного блоку |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Ход регулювання висоти матриці |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Двигун регулювання висоти матриці |
кВт |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Висота живлення |
мм |
200€œŸ50 |
210土50 |
210£«50 |
220€œŸ50 |
270€œŸ50 |
|
Головний двигун |
кВт |
45 |
55 |
55 |
75 |
75 |
3.Периферійне обладнання
|
|
|
|
|
Розмотувач з подвійною головкою |
Випрямляч |
Годівниця шестерень |
|
|
|
|
P=довжина годування |
|
D=70 (діаметр ведучого колеса) N1=кількість зубів першої передачі |
|
|
N2=кількість зубів другої передачі |
|
|
N3=кількість зубів третьої передачі |
|
|
N4=кількість зубів четвертої передачі |
|
Ширина матеріалу |
мм |
Макс.150 |
Макс.200 |
Макс.300 |
Макс.400 |
|
Зовнішній діаметр матеріалу |
мм |
Макс.1200 |
Макс 1200 |
Макс 1200 |
Максимум 1200 |
|
Внутрішній діаметр матеріалу |
мм |
450-520 |
450-520 |
450-520 |
450-520 |
|
Швидкість матеріалу |
М/хв |
1-60 |
1-60 |
1-60 |
1-60 |
|
Вага матеріалу |
|
500 кг Х 2 |
1QQQkgX 2 |
2000 кг Х 2 |
3000 кгХ 2 |
|
Вирівнюючий ролик |
шт |
11 |
11 |
11 |
11 |
|
Привідний двигун |
|
1,5 кВт |
2 2 кВт |
22 кВт |
30 кВт |
4. Розмотувач з двома головками
|
Опис виконання |
Зображення продукту |
|
◉ Модель складається з трьох частин: корпуса шпиндельної коробки, коробки шпинделя та тримача, з якихКоробка шпинделя є цілісною і має велику відстань між осями. ◉ Він має такі функції, як невеликий обсяг, невелика площа, зручне завантаження та гнучкий використанняПодвійнийПідвісна конструкція застосована для того, щоб пристосувати матеріал для обробки рулонів і дозволити повторити годування, значно економитьчас перезарядки, покращуючи виробничу потужність і скорочуючи вартість виробництва. ◉ Без живленнянанесена структура, що дозволяє використовувати не тільки при звичайному випрямленні машини, але й оптимальніпродуктивність за допомогою високошвидкісної рихтувальної машини. |
|
|
|
|
ТМТ-200 |
ТМТ-300 |
ТМТ-400 |
ТМТ-500 |
ТМТ-600 |
|
Максимальна ширина |
мм |
200 |
300 |
400 |
500 |
600 |
|
Товщина матеріалу |
мм |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
|
Вага матеріалу |
мм |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
Внутрішній діаметр ролика |
мм |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
Максимальний зовнішній діаметр ролика |
мм |
1200 |
1200 |
1200 |
1200 |
1200 |
Випрямляч 5.S-типу
|
Опис виконання |
Зображення продукту |
|
◉ Випрямляч типу S або U з процесом " електричний сигнал---> ПК---> інвертор---> зміна швидкості",включення повної синхронізації з пресою при прискоренні приблизно до 60 м/хв. ◉ Модель оснащена рамкою з подвійної головки з матеріалу, яку легко встановити діяти і може бутиповністю синхронізований із швидкісним пресом. Використання снасті фідер забезпечує кращу продуктивність. |
|
|
|
|
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
|
Максимальна ширина |
мм |
200300 |
400500600 |
200300 |
400500600 |
200300 |
|
Матеріал th хвороба |
мм |
0.3-1.6 |
||||
|
Внутрішній діаметр ролика |
мм |
1200 |
||||
|
Швидкість вирівнювання |
м/хв |
60 |
||||
|
Двигун |
HP |
22 |
3575 |
22 |
3575 |
22 |
|
Woå ¤ng напруга |
|
Трифазний змінний струм 220В або змінний струм трифазний 380В |
||||
